　　考点：伏安法测电阻的探究实验；电流表的使用；电压表的读数方法；滑动变阻器的使用；额定功率．

　　专题：实验题；作图题；欧姆定律；探究型实验综合题．

　　分析：（1）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，根据欧姆定律求出电路中的最大电流确定电流表的量程且与定值电阻串联，滑动变阻器按一上一下的原则串联在电路中，滑片向右滑动时连入电路的电阻变小说明右下方接线柱必须接入电路中；

　　（2）接完最后一根导线，电表有示数说明开关闭和；电流表示数较大，说明电路电阻较小，滑动变阻器滑片没有置于阻值最大位置；

　　（3）根据电压表的量程和分度值读出示数，利用欧姆定律求出第三次测量时的电阻值，取三次电阻的平均值即为定值电阻的阻值；

　　（4）额定电压下灯泡的实际功率和额定功率相等．

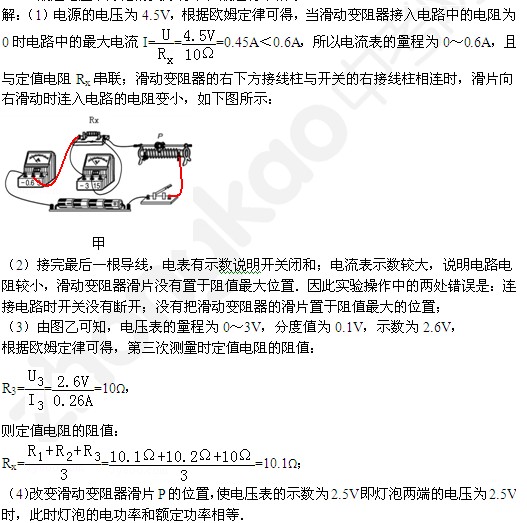

　　解答：

　　
　　故答案为：

　　（1）如上图所示；

　　（2）连接电路时开关没有断开；

　　（3）10.1；

　　（4）等于．

　　点评：本题考查了电流表和滑动变阻器的连接、电路现象的判断、电压表的读数、欧姆定律的应用等，关键是知道为减小误差测定值电阻的阻值时应多次测量求平均值和知道额定电压下灯泡的实际功率与额定功率相等．
